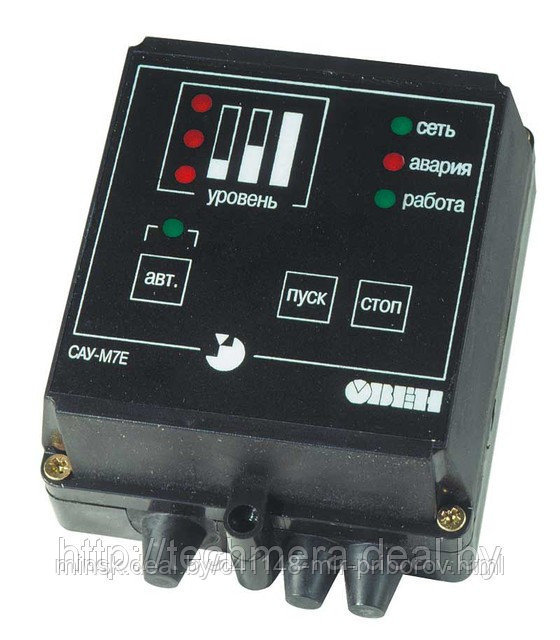

САУ-М7Е Сигнализатор уровня жидких и сыпучих сред ОВЕН

Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня.

Назначение

Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.



Функциональные возможности



• КОНТРОЛЬ УРОВНЯ ЖИДКИХ ИЛИ СЫПУЧИХ МАТЕРИАЛОВ по трем датчикам
• ПОДКЛЮЧЕНИЕ ШИРОКОГО СПЕКТРА ДАТЧИКОВ УРОВНЯ (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
• РАБОТА В РЕЖИМЕ ЗАПОЛНЕНИЯ ИЛИ ОПОРОЖНЕНИЯ резервуара
• РУЧНОЙ ИЛИ АВТОМАТИЧЕСКИЙ РЕЖИМ управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
• СИГНАЛИЗАЦИЯ об аварийном переполнении или осушении резервуара
• РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

Технические характеристики

Номинальное напряжение питания прибора	220 В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения	–15...+10 %
Количество каналов контроля уровня	3
Типы датчиков	кондуктометрические; активные с выходными ключами n–p–n-типа; механические контактные устройства
Источник питания активных датчиков:
– напряжение источника питания	12±1,2 В
– максимальный ток нагрузки	50 мА
Количество встроенных выходных реле	2
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле	8 А при 220 В 50 Гц (cos φ  >  0,4)
Сопротивление жидкости, вызывающее срабатывание канала контроля	не более 500 кОм
Габаритные размеры и степень защиты корпуса:
– настенный Н	130х105х65 мм, IP44
– щитовой Щ1	96х96х70 мм, IP54 со стороны передней панели



 Условия эксплуатации



Температура окружающего воздуха	+5...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги)	не более 90 %

Элементы управления

Показания светодиодных индикаторов на лицевой панели

Три светодиодных индикатора уровня	замыкание датчиков нижнего, промежуточного и верхнего уровней
СЕТЬ	наличие исправного питания на приборе (постоянная засветка)
РАБОТА	включение реле РАБОТА (постоянная засветка)
АВАРИЯ	размыкание датчика нижнего уровня или замыкании датчика верхнего уровня (мигающая засветка)
АВТ	работа регулятора в режиме автоматического управления



Ручной и автоматический режимы управления



	Кнопки используются для ручного управления регулятором.
	Кнопка используется для перевода регулятора из ручного режима в автоматический.



Коммутирующие устройства на печатной плате под передней панелью



К1	режим работы сигнализации «АВАРИЯ» (аварийное переполнение или осушение резервуара)
К2	режим (алгоритм) работы регулятора уровня
К3	чувствительность входных компараторов при работе с кондуктометрическими датчиками
К4	блокировка кнопок  и

Модификации





Схема подключения датчиков уровня

Схема подключения кондуктометрических датчиков уровня

Схема подключения емкостных переключателей

Схема подключения активных датчиков Д1...Д3 при питании их от внешнего источника



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
