СИ30 Счетчик импульсов ОВЕН

Назначение счетчика импульсов ОВЕН СИ30

Микропроцессорный счетчик импульсов СИ30. Используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.



Основные функциональные возможности счетчика импульсов ОВЕН СИ30

• ПРЯМОЙ, ОБРАТНЫЙ ИЛИ РЕВЕРСИВНЫЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчиков
• ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ вращательного движения узлов и механизмов
• ПЕРЕВОД КОЛИЧЕСТВА ИМПУЛЬСОВ В РЕАЛЬНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ продукции
• ВЫБОР ПОЗИЦИИ ДЕСЯТИЧНОЙ ТОЧКИ
• КОЭФФИЦИЕНТ МАШТАБИРОВАНИЯ
• ЧЕТЫРЕ РЕЖИМА РАБОТЫ ВЫХОДНЫХ УСТРОЙСТВ
• ЧЕТЫРЫЕ ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций старт\стоп, блокировка, сброс
• УНИВЕРСАЛЬНЫЕ ВХОДЫ, позволяющие работать с датчиками PNP\NPN типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами
• Встроенный источник питания датчиков - 24В, с максимальным током нагрузки не более 100 мА
• УПРАВЛЕНИЕ НАГРУЗКОЙ с помощью двух выходных устройств
• СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
• ВСТРОЕННЫЙ МОДУЛЬ ИНТЕРФЕЙСА RS-485 и USB-порт для подключения к компьютеру
• ПОДДЕРЖКА РАСПРОСТРАННЕНЫХ ПРОТОКОЛОВ Modbus (ASCII, RTU), ОВЕН
• Автоматическое определение протокола связи
• Программирование с кнопок на лицевой панели
• ВОЗМОЖНОСТЬ ПРОГРАММИРОВАНИЯ СЧЕТЧИКА С ПОМОЩЬЮ КОМПЬЮТЕРА.
• Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества



Модификации



Технические характеристики

Параметр	Значение
Диапазон переменного напряжения питания:
– напряжение, В	от 90 до 250
– частота, Гц	от 47 до 63
Диапазон постоянного напряжения питания, В	от 10,5 до 30
Максимальная потребляемая мощность, ВА, не более	10
Масса, кг, не более	1
Средний срок службы, лет	8
Межповерочный интервал, лет	2
Частота входных импульсов, Гц, не более	10000
Длительность входных импульсов, мкс, не менее	50
Диапазон значений умножителя	от 0,00001 до 99999
Частота входного фильтра, Гц	от 1 до 50000
Скважность импульса, не менее	2
Входы
Количество входов управления	4
Напряжение низкого (активного) уровня на входах, В	0…2
Напряжение высокого уровня на входах, В	2,4…30
Количество счетных разрядов	6

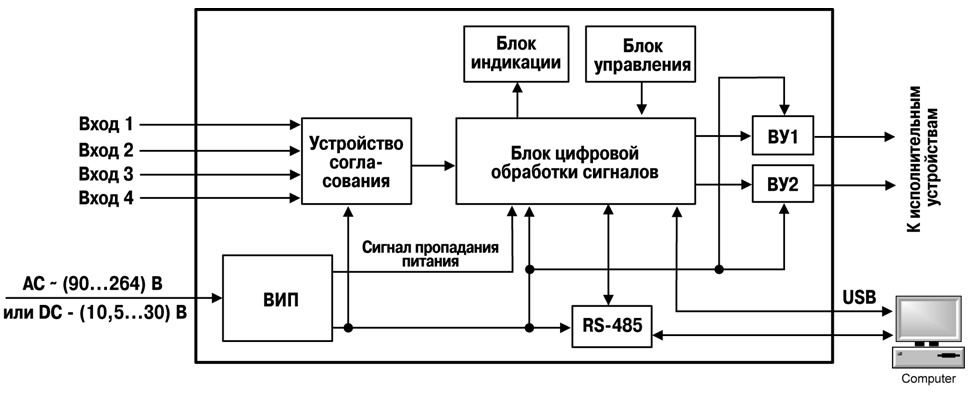

Функциональная схема прибора

Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Устройство согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают на блок цифровой обработки, где происходит переназначение входов в соответствии с режимом счёта, выбранным пользователем, фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в реальную физическую величину, сравнение с уставкой значения сигнала перед его выводом на индикатор, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

Блок управления включает в себя кнопки для ввода параметров прибора. Блок индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных индикаторов. Яркость индикаторов задается параметром brHt.

Вторичный источник питания (ВИП) в зависимости от исполнения прибора (с переменным или постоянным питанием) осуществляет преобразование питающего напряжения для устройства согласования, блока цифровой обработки, выходных устройств и интерфейсов и формирует сигнал, свидетельствующий о пропадании питающего напряжения.

К входам прибора могут быть подключены:

• коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
• датчики, имеющие на выходе транзистор n-p-n–типа с открытым коллекторным выходом;
• датчики, имеющие на выходе транзистор p-n-p–типа.

Для питания датчиков на винтовой клеммник прибора выведено напряжение 24 В (вывод 13 клеммника).

Выходные устройства управления могут быть выполнены в виде электромагнитного реле (рисунок Б.4), транзисторной оптопары или оптосимистора. Они используются для управления нагрузкой (включения/выключения) непосредственно или через более мощные управляющие элементы, такие как пускатели, твердотельные реле, тиристоры или симисторы. Все выходные устройства имеют гальваническую развязку от схемы прибора.

В блоке цифровой обработки сигналов поступающие на вход прибора сигналы подвергаются фильтрации с помощью двух фильтров. Первый фильтр используется для фильтрации сигналов на счетных входах прибора и характеризуется частотой входного фильтра FREQ.

Связь прибора с ПК осуществляется по интерфейсам RS-485 и USB, что дает возможность задавать и редактировать конфигурацию прибора, контролировать его текущее состояние и показания с помощью ПК. Программа «Конфигуратор СИ30» (файл cfgSI30.exe) предназначена для считывания, записи и отображения на мониторе ПК параметров прибора, Программа размещена на компакт-диске «Диск_СИ30», который входит в комплект поставки.



Подключение к входу коммутационных устройств

Подключение к входу коммутационных устройств



Подключение датчиков имеющих на выходе транзистор p-n-p с открытым коллекторным входом

Активный датчик Пассивный датчик



Подключение к входу датчиков имеющих на выходе транзистор p-n-p

Активный датчик Пассивный датчик
