СИ20 Счетчик импульсов ОВЕН

Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах  до -20 °С .

К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.



Назначение

Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.).

Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.

Цифровой счетчик импульсов будет выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.



Основные функциональные возможности

• ПРЯМОЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчика
• ПЕРЕВОД КОЛИЧЕСТВА ИМПУЛЬСОВ В РЕАЛЬНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ продукции
• ВЫБОР ПОЗИЦИИ ДЕСЯТИЧНОЙ ТОЧКИ
• КОЭФФИЦИЕНТ МАШТАБИРОВАНИЯ
• ДВА РЕЖИМА РАБОТЫ ВЫХОДНЫХ УСТРОЙСТВ: «ДОЗАТОР», «СИГНАЛИЗАТОР»
• ЧЕТЫРЫЕ ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций старт\стоп, блокировка, сброс
• УНИВЕРСАЛЬНЫЕ ВХОДЫ, позволяющие работать с датчиками PNP\NPN типа, сухим контактом
• ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ датчиков –24В
• УПРАВЛЕНИЕ НАГРУЗКОЙ с помощью ОДНОГО выходного устройства
• СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
• ПРОГРАММИРОВАНИЕ С КНОПОК на лицевой панели
• ПОЛНОЕ СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А



Технические характеристики

• Прибор имеет встроенный УНИВЕРСАЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ, что позволяет прибору работать как от сети с напряжением питания 90...246 В переменного тока, так и от сети постоянного тока 24В
• Один 6-ти разрядный цифровой индикатор
• Максимальная частота счета входных импульсов до 2,5 КГц



Техничекские характеристики

Наименование	Значение
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В	от 10,5 до 30
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В, частота, Гц	от 90 до 264 от 47 до 63
Максимальная потребляемая мощность, не более, ВА	5
Частота входных импульсов	2500
Длительность входных импульсов, мкс, не менее	200
Диапазон значения множителя	0,00001...99999
Частота входного фильтра	1…2500
Номинальное напряжение питания датчиков, В	24
Нестабильность напряжения питания датчиков, %	10
Максимальный ток нагрузки источника питания датчиков, мА, не более	50
Количество разрядов цифрового индикатора	6
Габаритные размеры прибора:
– настенный (Н)	130×105×65, Щитовой Щ1 96×96×65,
– щитовой (Щ2)	96×48×100
Степень защиты корпуса	Настенный-IP44, Щитовой-IP54
Масса, кг, не более	1
Средний срок службы, лет, не менее	8
Межповерочный интервал, лет	2



Условия эксплуатации счетчика импульсов ОВЕН СИ20

• Закрытые взрывобезопасные помещения без агрессивных паров и газов
• Температура окружающего воздуха от -20 до +70 °С
• Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
• Атмосферное давление от 84…106,7 кПа



Модификации

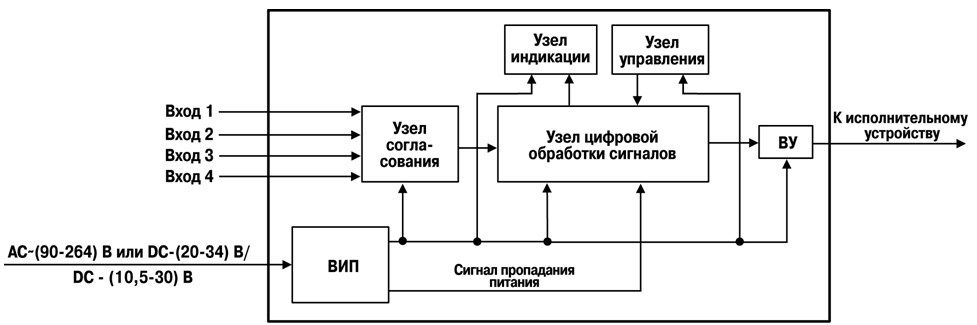

Функциональная схема прибора

Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Узел согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают в узел цифровой обработки, где происходит фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в значение физическую величину, сравнение с уставкой значения сигнала перед его выдачей его в узел индикации, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

Узел управления включает в себя кнопки для ввода параметров прибора. Узел индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных единичных индикаторов.

Выходное устройство управления может быть выполнено в виде электромагнитного реле, транзисторной оптопары или оптосимистора. Оно используются для управления нагрузкой (включения/выключения) непосредственно или через более мощные управляющие элементы, такие как пускатели, твердотельные реле, тиристоры или симисторы. ВУ имеет гальваническую развязку от схемы прибора.



Подключение к входу коммутационных устройств

При работе с p-n-p датчиками При работе с n-p-n датчиками



Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом

Пассивный датчик При работе с n-p-n датчиками



Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа
