РСМ-05 Расходомеры - счетчики электромагнитные

Государственный реестр средств измерений Республики Беларусь № РБ 03 07 1020 04;

Государственный реестр средств измерений Российской Федерации № 19714-04;

Расходомеры-счетчики электромагнитные РСМ-05 допущены к использованию в пищевой промышленности (удостоверение №08-33-9.46225 «О государственной гигиенической регистрации»).



НАЗНАЧЕНИЕ

РСМ-05 предназначен для измерения объемного расхода и объема с нарастающим итогом электропроводящих жидкостей, питьевой воды, жидких пищевых продуктов.



ПРИМЕНЕНИЕ

РСМ-05 применяется как самостоятельный прибор, так и в составе теплосчетчиков для коммерческого и технологического учета расхода жидкости в системах тепловодоснабжения жилых, общественных, коммунально-бытовых зданий, промышленных предприятий, а также для использования в системах автоматического учета, контроля и регулирования параметров в химической, пищевой, перерабатывающей, фармацевтической и других отраслях промышленности.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• отсутствие дополнительного гидравлического сопротивления потоку жидкости у первичных преобразователей расхода счетчиков РСМ-05;
• низкая восприимчивость к изменению физико-химических свойств измеряемой среды (плотность, вязкость, температура, электропроводность, режим течения), что позволяет с высокой точностью измерять расход различны электропроводных сред: вода, водные растворы кислот и щелочей, молоко, пиво, соки и т.д.;
• наличие дополнительных каналов для подключения термометров сопротивления позволяет иметь информацию о температуре потока;
• передача данных о всех измеряемых и вычисляемых параметрах по последовательным интерфейсам RS-232C и (или) RS-485, что позволяет применять расходомеры в автоматизированных системах любой сложности и конфигурации.



РАСХОДОМЕР-СЧЕТЧИК ЭЛЕКТРОМАГНИТНЫЙ РСМ-05 ВЫПУСКАЕТСЯ В СЛЕДУЮЩИХ ИСПОЛНЕНИЯХ:

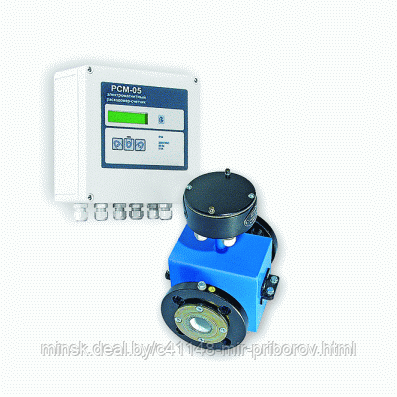

РСМ-05.03



• прибор комплектуется измерительно-вычислительным блоком РСМ-05.03 и первичным преобразователем расхода (раздельное конструктивное исполнение).



Особенности:

• возможность программирования плотности рабочей жидкости для измерения массового расхода и массы жидкостей, отличной от воды;
• наличие индикации значения реверсивного расхода;
• возможность измерения температуры жидкости;
• предусмотрена функция "Доза", предназначенная для дозированной подачи устанавливаемого пользователем объема жидкости (в литрах), дистанционное управление;
• может осуществлять контроль обрыва или короткого замыкания в цепи возбуждения ППР, а также контроль заполнения трубопровода жидкостью;
• возможность установки значений минимального и максимального порога измерения объемного расхода, при выходе за пределы которого расходомер выводит сообщение об ошибке и формирует сигнал управления для исполнительного механизма.
• преобразование выбранного параметра в сигнал постоянного тока 4-20 mA (опционально).



РСМ-05.05

• прибор состоит из измерительно-вычислительного блока РСМ-05.05 и первичного преобразователя расхода (совместное конструктивное исполнение).



Особенности:

• широкий диапазон измерения расхода (от 0,25 % Gmax);
• возможность измерения реверсивного расхода с выводом сигнала признака реверса (по заказу);
• высокая точность измерений (не более ±1,0 % в диапазоне 5-100% Gmax);
• по заказу изготавливается с пределами погрешности измерения расхода ±0,5 %;
• плата ИВБ изготавливается с применением SMD-технологии поверхностного монтажа;
• гальванически развязанный интерфейс RS-485 в базовой комплектации;
• предусмотрена возможность реализации контроля обрыва/короткого замыкания частотно-импульсного выхода;
• по заказу изготавливается с дополнительными функциональными возможностями:
  • интеграторы объема;
  • архив регистрируемых параметров;
  • архив событий;
  • измерение текущего времени.
• расходомер полностью адаптирован для применения в составе теплосчетчиков ТЭМ-104, а также теплосчетчиков других типов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметров	РСМ-05.03	РСМ-05.05
Конструктивное исполнение	раздельное	совмещенное
Ду, мм	15, 25, 32, 50, 80, 100, 150
Встроенныцй пульт управления с индикатором	+	-
Количество каналов измерения температуры	1	-
Количество каналов измерения давления	-	-
Количество каналов измерения расхода	1	1
Измерение реверсивного расхода	-	+ (по заказу)
Токовый выход	+	-
Частотный (импульсный) выход	1 (1)	1(1)
RS-485	+	+
RS-232C	+	+
Энергонезависимый архив	-	+(по заказу)
