ТЭМ-104-К ТЕПЛОСЧЕТЧИК ЭЛЕКТРОМАГНИТНЫЙ МИКРОПРОЦЕССОРНЫЙ

НАЗНАЧЕНИЕ

Теплосчетчик предназначен для измерения, индикации, контроля и коммерческого учета значений потребленного количества теплоты (тепловой энергии), объема и температуры теплоносителя в системе отопления или горячего водоснабжения.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Тепловые сети объектов промышленного и бытового назначения (в том числе квартирный учет).

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• высокая точность измерения расхода теплоносителя (погрешность не более ±1,8% в диапазоне 4-100% Gв);
• отсутствие у датчика расхода дополнительного гидравлического сопротивления потоку жидкости;
• возможность просмотра архива данных на индикаторе;
• автоматическая диагностика основных параметров (расход, температура) системы отопления;
• наличие архива событий;
• наличие звуковой сигнализации при возникновении неисправностей;
• диагностика заполнения трубопровода теплоносителем (датчик “пустой трубы”).







•
•
•
•

ОПИСАНИЕ

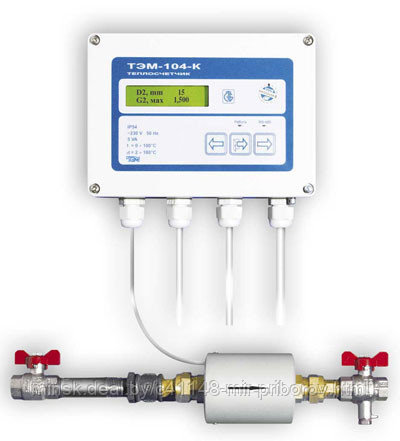

Теплосчетчик ТЭМ-104-К является многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором. Значения измеряемых, вычисляемых и установочных параметров индицируются на двухстрочном цифробуквенном жидкокристаллическом индикаторе, установленном на передней панели измерительно вычислительного блока (ИВБ).

Выбор индицируемых параметров производится нажатием кнопок, находящихся на передней панели. На передней панели так же размещены два светодиодных индикатора работы теплосчётчика.

Теплосчетчик состоит из ИВБ и подключаемых к нему первичного преобразователя расхода ПРПК и термопреобразователей.

В энергонезависимой памяти теплосчетчика (архиве) регистрируются:

• данные на 00:00 (полночь) в установленное отчетное число месяца (архив данных по месяцам);
• ежедневно данные на 24:00 (полночь) (архив суточных данных);
• события, возникающие в системе (далее архив событий).

Глубина архива суточных данных – 400 записей (более 13 месяцев).

Глубина архива данных по месяцам – 12 записей (один год).

Теплосчетчик непрерывно осуществляет самодиагностику и диагностику системы теплоснабжения с выводом на индикатор символа возникающих событий. Все события регистрируются в архиве событий, также фиксируется время возникновения и время исчезновения каждого события. Глубина архива событий – 2000 записей.

Возможен просмотр архива данных на ЖКИ теплосчетчика.

По заказу теплосчетчик поставляется со стандартными последовательными гальваноразвязанными интерфейсами RS-232С и RS-485, через которые прибор производит обмен данными с компьютером (адаптером переноса данных, контроллером АСУ и т.д.). Необходимое для этого прикладное программное обеспечение предоставляется бесплатно.

ДАТЧИК РАСХОДА

Первичный преобразователь расхода электромагнитного типа.

В первичном преобразователе расхода формируется ненормированный электрический сигнал, пропорциональный расходу теплоносителя. Используются первичные преобразователи типа ПРПК с диаметром условного прохода Ду 15 и 20.

ДАТЧИКИ ТЕМПЕРАТУРЫ (ТСПА исполнения DS)

Измеряют температуру теплоносителя в подающем и обратном трубопроводах, в трубопроводе горячего водоснабжения.

КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ (КМЧ)

Включает:

• Узел присоединительный трубопроводный;
• Шаровой кран с встроенной муфтой (с отверстием для ТС);
• Крепеж для ИВБ;
• Прокладки паронитовые для ТС;
• Муфта;
• Сгон;
• Контргайка.







•
•
•
•

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений расходов:

Диаметр условного прохода ППР, Ду, мм	Диапазон расхода
	Наименьший расход, Gн, м3/ч	Наибольший расход, Gв, м3/ч
15	0,015	1,5
20	0,03	3,0



Диапазон измерений:
Температуры	0-150 °С
Разности температур	2-100 °С
Динамический диапазон измерения расхода	1:100
Длина линии связи:
датчик расхода ПРПК – ИВБ	до 30 м (уточняется при заказе)
Термопреобразователь – ИВБ	до 30 м, четырехпроводная
Порт ввода-вывода RS-232С	по заказу
Порт ввода-вывода RS-485 (гальваноразвязанный)	по заказу
Подключение модема по RS-232С	есть, в т.ч. GSM-модем
Возможность подключения в сеть Ethernet	через адаптер ("ТЭМ-порт")
Импульсный выход	есть
Габаритные размеры ИВБ	171х147х57 мм
Межповерочный интервал	при выпуске из производства – 4 года, при периодической поверке – 2 года

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Теплосчетчик ТЭМ-104-К соответствует классу В по СТБ ГОСТ Р 51649 (класс 2 СТБ ЕН 1434-1).

Пределы допускаемой относительной погрешности измерительного канала количества теплоты по СТБ ГОСТ Р 51649 не превышают значений, вычисленных по формуле:

Q max = ±(3 + 4dtн /dt + 0,02Gв/G)

где:

dtн – минимальное измеряемое значение разности температур в подающем и обратном трубопроводах, °С;

dt – измеренное значение разности температур в подающем и обратном трубопроводах, °С;

G – измеренное значение объемного расхода теплоносителя, м3/ч.

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема теплоносителя

Диапазон измерений	Пределы допускаемой относительной погрешности Gmax, Vmax, %
Gн <= G < 0,04Gв	±4
0,04Gв <= G <= Gв	±(1,5+0,01Gв/G)
Примечание: G – измеренное значение объемного расхода теплоносителя, м3/ч

Пределы допускаемой абсолютной погрешности при измерении температуры, °C:

• при комплектации ТС класса А по ГОСТ 6651 ±(0,35+0,003t);
• при комплектации ТС класса В по ГОСТ 6651 ±(0,6+0,004t).

где t – измеряемая температура в градусах Цельсия.

Пределы допускаемой относительной погрешности при измерении времени: ± 0,01 %.

ТЕПЛОТЕХНИЧЕСКИЕ СХЕМЫ УСТАНОВКИ

Возможны три варианта установки теплосчётчика ТЭМ-104-К (3 схемы):

"ПОДАЧА" Закрытая система отопления с ПРПК на подающем трубопроводе. Q = Мп(hп ― hо)



"ОБРАТКА" Закрытая система отопления с ПРПК на обратном трубопроводе. Q = Мо(hп ― hо)



"ТУПИКОВАЯ ГВС" ГВС без циркуляции. Q = Мг(hг ― hх)


Условные обозначения на приведенных схемах:

Q ― потребленная (отпущенная) тепловая энергия, Гкал;

Мп, Мо, Мг ― масса теплоносителя, т;

tп, tо, tх ― температура теплоносителя в соответствующем трубопроводе;

hп, hо, hх ― энтальпия теплоносителя;

G ― датчик расхода.
