Измерители параметров электрической сети

Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах.

В настоящее время линейка сетевых измерителей представлена тремя приборами

• «Вольтметр ИНС-Ф1»
• «Амперметр ИТС-Ф1»
• «Мультиметр ИМС-Ф1»

Назначение

Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.



Основные достоинства



• Высокая точность измерений. Погрешность измерений составляет не более 0,1%
• Широкий диапазон температур эксплуатации: от -20 до +50^оС
• Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
• Большой срок службы. Срок службы не менее 10-ти лет
• Внесены в Государственный реестр средств измерений*
• Минимальные габариты
• Высокая скорость измерения. Время опроса не более 1 сек
• Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе

Основные функции

ИНС-Ф1
Измерение и отображение на индикаторе напряжения в сети
ИТС-Ф1
Измерение и отображение на индикаторе тока в сети
Выбор номинальной частоты сети (50 Гц или 60 Гц);
ИМС-Ф1
Измерение напряжения в сети (U, В)
Измерение тока в сети (I, А)
Измерение полной мощности (P, Вт)
Измерение активной мощности (S, ВА)
Измерение частоты питающей сети (F, Гц)
Измерение коэффициента мощности (COS φ)
Отображение измеренных величин на 3-х индикаторах: на 1-м напряжение; на 2-м ток; на 3-м на выбор, путем нажатия кнопки (P, S, F или COS φ).
Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу



Основные технические характеристики



Наименование	ИНС-Ф1	ИТС-Ф1	ИМС-Ф1
Напряжение питания: напряжение, В частота, Гц
	90...264
	47…63
Потребляемая мощность, ВА, не более	4
Количество входов	1	1	2
Диапазоны входных сигналов	значение
Напряжение
ИНС-Ф1, ИМС-Ф1	~ 5... 400 В	-	~ 40... 400 В
Ток	-	~ 0,02...5 А	~ 0,02...5 А
Полная мощность (P)	-	-	0,08 ÷ 2,0 кВт
Активная мощность (S)	-	-	0,08 ÷ 2,0 кВА
Частота питающей сети (F)	-	-	20 ÷ 65 Гц
Коэффициент мощности (COS φ)	-	-	-1…+1
Основная погрешность измерений	0,25%
Время опроса входа, с, не более	1
Степень защиты корпуса	IP54
Габаритные размеры прибора	76х34х70 мм		96х96х65 мм
Тип корпуса	Щ3		Щ1
Средний срок службы, лет не менее	10

Модификации





Габаритные и установочные размеры



Вольтметр ИНС-Ф1.Х.Щ9. Габаритные размеры

Вольтметр ИНС-Ф1.Х.Щ9. Установочные размеры

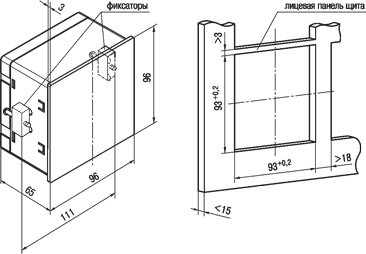

Мультиметр ИМС-Ф1.Щ1. Установочные размеры

Амперметр ИТС-Ф1.Щ3. Вольтметр ИНС-Ф1.Х.Щ3. Установочные размеры



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ИНС-Ф1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ИТС-Ф1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ИМС-Ф1
