ПД 100-ДИ Преобразователи избыточного давления ОВЕН

Предназначены для непрерывного преобразования избыточного давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.

Датчики серии ОВЕН ПД100-ДИ предназначены для непрерывного преобразования избыточного давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.
Датчики избыточного давления предназначены для систем автоматического регулирования и управления в различных областях промышленности, жилищно-коммунального хозяйства, на тепловых пунктах и т.п.

Основные функции преобразователя

ИЗМЕРЕНИЕ избыточного давления нейтральных к нержавеющей стали AISI 316L или керамике (Al2O3) сред (воздух, пар, различные жидкости)
ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4…20 мА
ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – ряд значений от 10 кПа до 25 МПа
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ 200% от ВПИ
КЛАСС ТОЧНОСТИ ±0,25; ±0,5 и ±1,0 % от ВПИ
СТЕПЕНЬ ЗАЩИТЫ корпуса датчика давления – IP65
ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

Выходной сигнал по ГОСТ 26.011	4…20 мА постоянного тока
Предел допустимой основной погрешности измерения	±1,0 % от ВПИ
Предел допустимой дополнительной температурной погрешности измерения	±0,3 % от ВПИ /10 °С
Повторяемость	не более ±0,1 % от ВПИ
Диапазон рабочих температур контролируемой и окружающей среды	– 40…+80 °С
Напряжение питания постоянного тока	12…36 В
Сопротивление нагрузки	0…1200 Ом (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	группа исполнения V3
Степень защиты корпуса датчиков давления по ГОСТ 14254	IP65
Среднее время наработки на отказ	не менее 100 000 ч
Средний срок службы	12 лет
Масса	не более 0,2 кг
Штуцер порта давления	M20х1,5 (ГОСТ 2405-88, черт. 20)
Тип электрического соединителя	DIN 43650А



Характеристики стандартных модификаций



Верхний предел измеряемого давления, МПа	0,1	0,6	1,0	1,6	2,5
Предельное давление перегрузки, МПа	0,2	1,2	2,0	3,2	5,0



Характеристики заказных модификаций



Верхний предел измеряемого давления, МПа	0,16	0,25	0,4	4,0	6,0	10,0
Предельное давление перегрузки, МПа	0,32	0,5	0,8	8,0	12,0	20,0



Габаритные размеры





Модификации

В настоящее время предлагаются следующие модели однопредельных преобразователей:

ОВЕН ПД100-ДИХ-1Х1 представляет собой преобразователь с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК (см. Общая информация) и кабельным вводом стандарта EN175301-803 (DIN43650 А), относительно низким выходным шумом (не более ±16 мкА). Присоединение «ОТКРЫТЫЙ СЕНСОР» предназначено для вязких, загрязнённых сред: стоки, мазут, нефтяная эмульсия, пожарные реагенты, пищевые среды--

Для заказа доступны следующие модели:

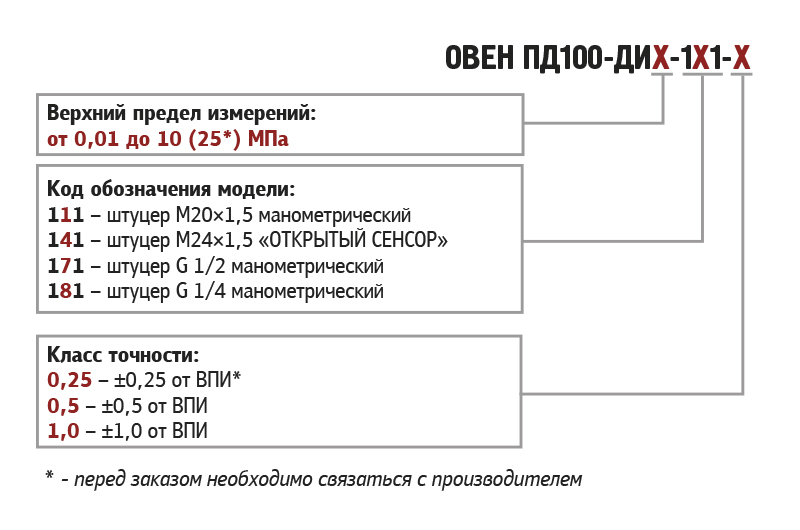

Верхние пределы измерения модели ПД100-ДИ Х-1Х1-Х

Верхний диапазон измерения, МПа	0,01	0,016	0,025	0,04	0,06	0,1	0,16	0,25	0,4	0,6	1,0	1,6	2,5	4,0	6,0	10,0	16,0	25,0
Максимальное давление перегрузки, МПа	0,07	0,07	0,07	0,2	0,2	0,2	1,0	1,0	1,0	2,0	2,0	6,0	6,0	20,0	20,0	20,0	70,0	70,0
Давление разрушения, МПа	0,14	0,14	0,14	0,4	0,4	0,4	2,0	2,0	2,0	4,0	4,0	12,0	12,0	40,0	40,0	40,0	140,0	140,0

Датчики данной модели могут применяться в системах автоматизации, диспетчеризации, сигнализации и индикации технологических процессов, требующих повышенной точности измерений.



ОВЕН ПД100-ДИВХ-111-Х преобразователь избыточного давления-разряжения с одинаковыми по абсолютному значению верхними пределами измерений избыточного давления и разряжения. Измерительная мембрана из нержавеющей стали AISI 316L, сенсор на основе технологии КНК (см. Общая информация), кабельный ввод стандарта EN175301-803 (DIN43650 А).





Верхние пределы измерения модели ПД100-ДИВХ-1Х1-Х:

Верхний диапазон измерения, МПа	0,0125	0,02	0,03	0,05	0,08	0,1
Максимальное давление перегрузки, МПа	0,07	0,07	0,07	0,2	0,2	0,2
Давление разрушения, МПа	0,14	0,14	0,14	0,4	0,4	0,4

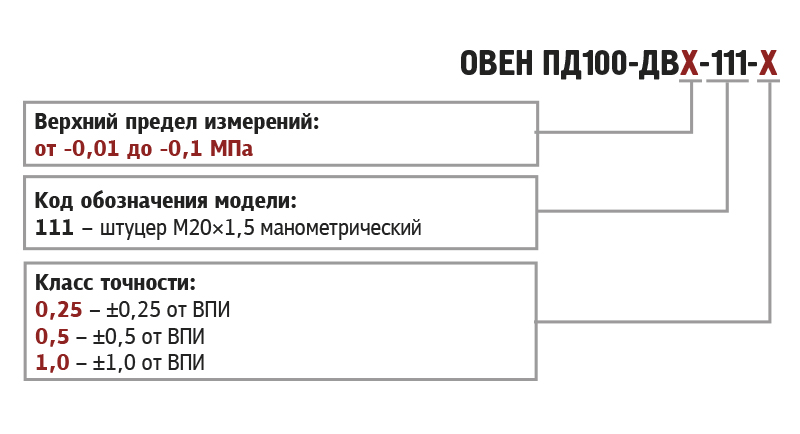

ОВЕН ПД100-ДВХ-111-Х: преобразователь давления разряжения. Измерительная мембрана из нержавеющей стали AISI 316L, сенсор на основе технологии КНК (см. Общая информация), кабельный ввод стандарта EN175301-803 (DIN43650 А)





Верхние пределы измерения модели ПД100-ДВХ-1Х1-Х:
